Пламса и машине за сечење кисеоником

ТГ/ТПГ

ЦНЦПламса и машине за сечење кисеоником

За све ЦНЦПламса и машине за сечење кисеоникомкоји производи ЈИНФЕНГ ВЕЛДЦУТ биће испоручен крајњем кориснику са 2 године гаранције.

ЦНЦПламса и машине за сечење кисеоникомсу двоструки погон са серво моторима. Шине за портално трчање су направљене од железничке шине високе тврдоће, које су прецизном обрадом и брушењем машином за брушење шина како би се обезбедила тачност шина мања од 0,02 мм, чиме се обезбеђује висококвалитетно сечење делова.

ЦНЦПламса и машине за сечење кисеоникомсу веома популарни у различитим индустријама за обраду лимова.

Спецификације

Карактеристике и примена

1. Подржава сечење сувом плазмом, обележавање плазмом, резање кисеоником, ЦАД-ЦАМ софтвер, инкјет обележавање, много различитих функционалних алата и опреме.

2. Брзина кретања истовара до 18м/мин за двоструки погон. (Већа брзина као опција)

3. Подржава различите Нестинг софтвере који могу креирати програм за сечење ДИН стандарда.

4. Једноставна и лака инсталација

Опрема и алати

За различите сврхе обраде корисника, постоји много опционе опреме и алата који се могу интегрисати у ЦНЦПламса и машине за сечење кисеоникомреализовати специјално сечење за повећање ефикасности производње купаца.

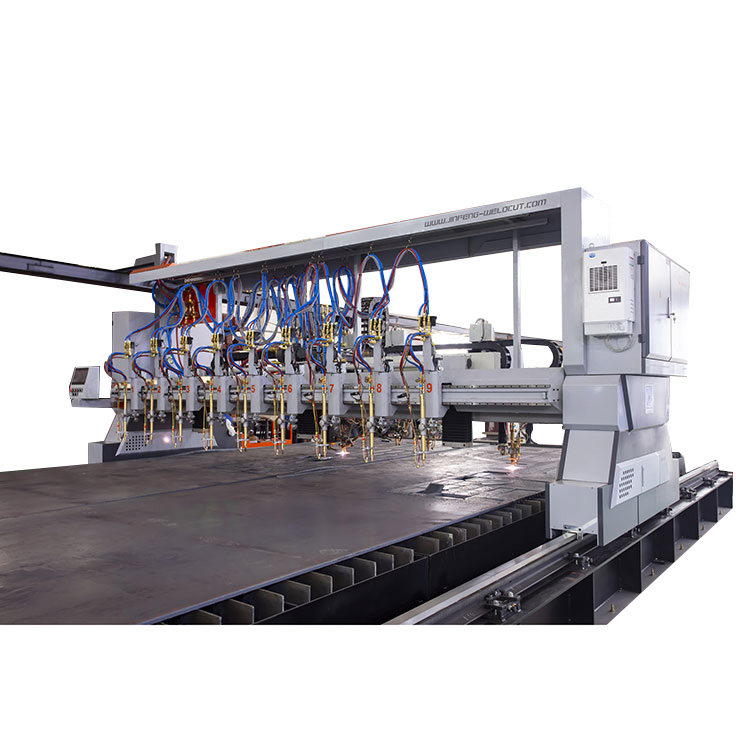

1.0 Мулти-бакље

Купци могу да изаберу бројеве ЦНЦ бакљи које су им потребне.

ЦНЦ горионик за кисеоник је са уређајем за аутоматско паљење и капацитивним сензором висине као опција

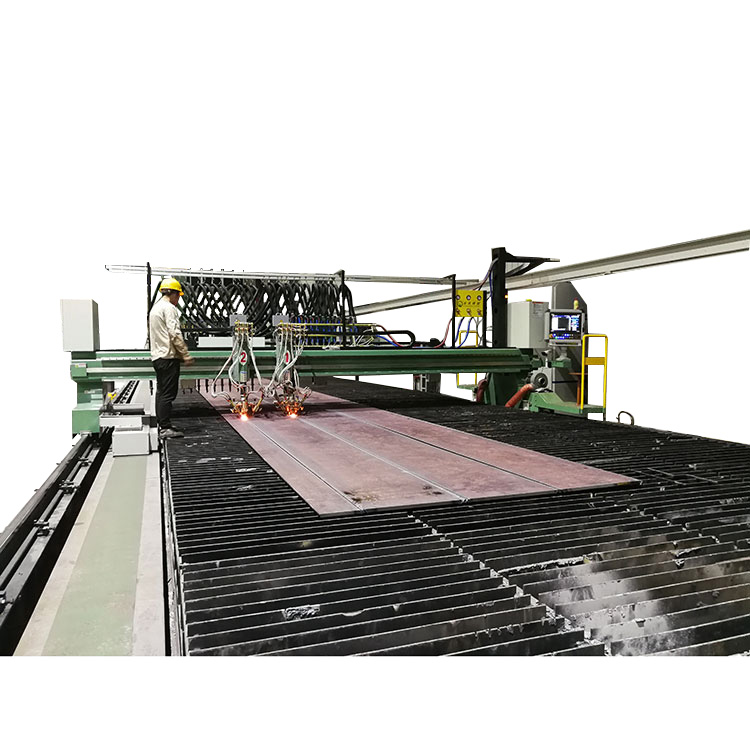

2.0 Сечење траке

Јединица за сечење траке је специјалног дизајна за компаније за челичне конструкције, бродоградилишта која имају много трака за сечење. Углавном се траке користе у послу са челичним конструкцијама као мрежа и прирубнице за производњу заварених Х греда или у бродоградилиштима као мрежа и прирубнице за производњу Т греда за укрућења пловила. Светиљке за резање трака могу се уградити на задњу страну ЦНЦ-аПламса и машине за сечење кисеоником.

Сечење 3 траке са аутоматским паркирањем

На сваку траку горионика је инсталиран серво мотор. Уношењем положаја и растојања између тракастих горионика, онда се свака тракаста бакља може померити на позицију која је потребна у аутоматском режиму, без ручног подешавања од стране радника.

4. Трострука глава горионика за равну косну главу – Фламе 1Д Бевел

У производњи челика постоји много послова заваривања. За квалитетно заваривање са пуним продирањем, можда ће бити потребно направити косну припрему за заваривање. За ову примену уводимо косо сечење са троструком главом горионика, што је глава са косом главом са 3 комада оксидног горионика. 3 бакље горе у исто време да би секле челичну плочу да би се добио део са косом у В, И или К који ће можда требати сечење у једном пролазу. Што је процес веома високе ефикасности за резање под косом.

5. Плазма глава за ротацију укошеног 3Д плазма

Ово је бесконачна ротирајућа глава за резање делова са закривљеном линијом са закошеним рубом за заваривање

Зато што је Пласма 3Д косо сечење тежа у поређењу са другим главама горионика, али плазма сечење захтева велику крутост и велико убрзање. Из тог разлога, наша компанија је користила авио-алуминијумске материјале високе чврстоће за израду ове Пласма 3Д косне главе и користећи технологију заваривања трењем са мешањем за заваривање Пласма 3Д косне главе, чиме се смањује тежина колица. Коначно постижемо малу тежину, високу крутост и убрзање велике брзине Пласма 3Д косне главе како бисмо повећали квалитет сечења плазме. Тело за подизање има облик линеарне водилице + куглични вијак да би се остварило високо прецизно подизање и померање горионика за сечење

6. Пламена трострука глава за ротацију искоса Фламе 3Д кос

Ово је ротирајућа глава са троструким гасним пламеником за резање делова са закошеним рубом са закривљеном линијом.

Његова структура је да фиксира 3 бакље на једну станицу. Први горионик се користи за сечење испод косине. Други горионик за вертикално сечење, Трећи за резање горње косине. Овим сечењем може се постићи кос са одређеном тачношћу. Типови косине су: В, Кс, И, К. Угао нагиба је 23-45º. Пошто је угао нагиба у односу на дебљину плоче, стога је ограничен на дебљину косине. Максимална дебљина косине је 75 мм. Молимо погледајте табелу за дебљину сечења и угао Фламе троструке бакље праволинијске станице са косом линијом. На горњи носач уграђујемо јединицу за ротацију за ротацију троструког горионика помоћу серво мотора и мењача да бисмо добили тачно, поуздано ротационо кретање. Глава се ротира до 400 степени у оба смера од нулте позиције

7. ИнкЈет маркер

Инкјет уређај за обележавање је познати бренд из Немачке.

Пре сечења на челичној плочи, назив дела, положај дела у челичној конструкцији и накнадни процес обраде сваке стране дела, као што су захтеви заваривања, прскање на резном делу. С једне стране, погодан је за идентификацију и складиштење и управљање транспортом делова, са друге стране, погодан је за обраду и монтажу и заваривање делова у накнадном процесу.

ЈИНФЕНГ користи увезени немачки инкјет штампач. Након завршетка инкјет, цев за повратни ток се аутоматски помера ка млазници како би формирала запечаћену петљу и спречила да се мастило осуши. Може ефикасно да реши проблем да се обично мастило за млазнице лако суши и блокира млазницу. Висококвалитетни челични површински инкјет користи електромагнетни вентил са високо поузданом патентираном технологијом, која у великој мери побољшава непропусност и осетљивост, чини фонт флексибилнијим. Перформансе немачке инкјет машине су поуздане, издржљиве, могу да задовоље све врсте индустријских инкџет потреба, могу да раде у тешким условима, као што су прашина, мокро окружење, производна линија са вибрацијама такође може бити нормалан рад. У случају неопходног одржавања, модуларизација опреме вам омогућава да лако замените неисправне делове, значајно смањујући време за третман квара и смањујући трошкове.

8. Тачкасти маркер

У складу са захтевом корисника да се слова и бројеви пробуше као број дела сваког исеченог дела, а ово бушење на исеченом делу је трајно дуго времена.

Означавање штанцањем је веома важна функција у технологији сечења.

Када корисник прави ЦАД цртеж исеченог дела, треба да унесе информације о обележавању штанцања. Затим ће софтвер за угнежђење аутоматски конвертовати податке за обележавање у програме за сечење.

9. Означавање плазмом

Након конфигурисања софтверског дела, плазма горионику се може реализовати функција плазма сцрибинга на плочама.
