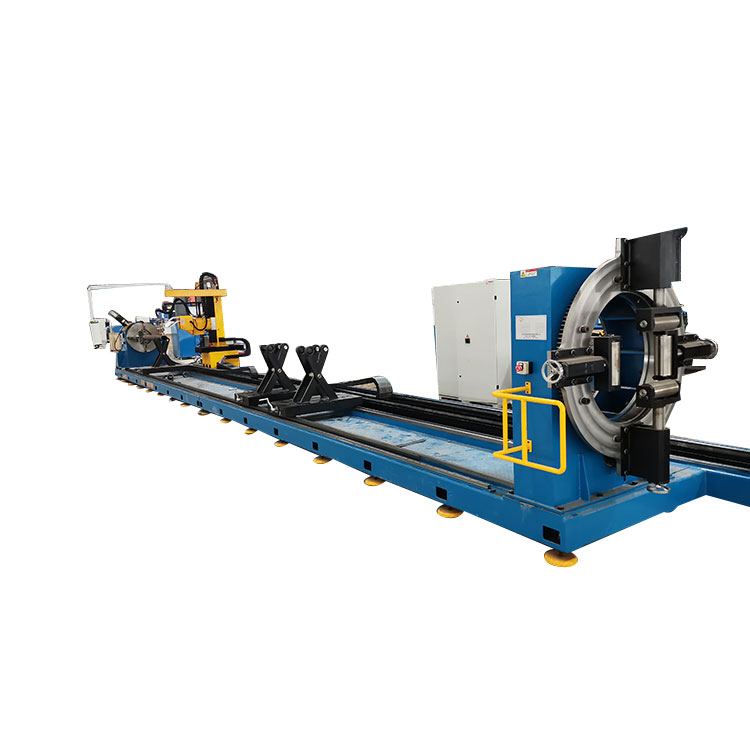

Машина за сечење цеви и кутија

КСКГ

Машина за сечење цеви и кутијаs

За свеМашина за сечење цеви и кутијаПроизводи које производи ЈИНФЕНГ ВЕЛДЦУТ биће испоручени крајњем кориснику са 2 године гаранције, и који су опремљени стезном главом за стезање округле цеви, кутијасте цеви и окретања цеви током сечења, носача за цев. Плазма бакља за резање и оксидна пламеница су монтирани на покретном носачу који се може кретати дуж дужине цеви. Машина подржава све ЦАД-ЦАМ интерфејсе као опције. Тхе КСКГМашина за сечење цеви и кутијас су најнапреднија машина за термичко сечење цеви за повећање продуктивности за крајње кориснике из различитих индустрија.

Спецификације

Подржава сечење плазмом, обележавање плазмом, ЦАД-ЦАМ софтвер

Карактеристике и примена

1.Тхе КСКГМашина за сечење цеви и кутијас може понудити висококвалитетно резање под косом, резање рупа, вертикално сечење за смањење масовних радова у следећем и олакшавање спајања заваривања у следећем процесу.

2. Машина за сечење цеви може бити у потпуности интегрисана са МЕС системом и омогућити даљинско управљање преко тимског прегледача за инжењере од произвођача да лако изврше даљинску дијагнозу како би решили проблеме путем интернета без слања инжењера на радно место.

3. ЦНЦ софтвер подржава операцију сечења и ручно програмирање делова на основу макроа интегрисаних у ЦНЦ. ЦНЦ има интерфејс за увоз датотеке података извезених из ТЕКЛА софтвера за дизајн.

4.Тхис КСКГМашина за сечење цеви и кутијаС се широко користе у бродоградњи, бродоградилиштима, приобалним, челичним конструкцијама, челичним конструкцијама, цевоводима, за плазма сечење и резање цеви пламеном кисеоником за израду стадиона, мостова, тематских паркова, изложбених центара, аеродрома, тржних центара, решетки, скида, оквира, јакни, цевовода итд.

Додавањем КСКГМашина за сечење цеви и кутијаУ производном погону, крајњи корисници из различитих индустрија могу повећати своју производњу и знатно смањити рад.

Поглед на структуру

1.ЦНЦ контролни систем

ЦНЦ главна контролна јединица је индустријски контролер, интегрисан са екраном осетљивим на додир. Са интерполацијом хардверске картице, ЦНЦ има поуздану стабилност и лако и практично ожичење. Са стандардним Г кодом, оператеру је лако да учи и ради на машини. ЦНЦ систем подржава 3 режима рада: сечење пламеном, плазма сечење и демонстрација.

Софтвер ТУБЕМАСТЕР тренутно подржава ЦАД развојне цртеже (прекривене цевима) и делове дијаграма осовине, софтверско моделирање и СОЛИДВОРКС експорт СТЕП моделе формата за угнежђивање

2.Цхуцкс

За округле цеви: округла цев је један крај причвршћена на стезну главу, други крај је подржан слободним носачем. Снага стезне главе за окретање цеви за сечење са резном главом како би се остварило аутоматско сечење.

За СХС цев: Један крај СХС цеви је стегнут на главну стезну главу, други крај је стегнут на 4 бочне стезне главе. Обе стезне главе ће окретати СХС цев ради синхронизације ротације како би се реализовало аутоматско сечење цеви и цеви у облику кутије.

3. Резна глава на покретним колицима

Покретна колица се крећу по дужини цеви како би глава за сечење покрила целу дужину цеви да би се реализовало сечење на цеви различите дужине.

4.Пипе суппортер

Користи се за подупирање цеви по дужини са неколико комплета носача. Носач цеви се контролише двосмерном клизном навртком, а клизна матица је опремљена оквиром за пристрасност, који се може подесити да одговара различитим величинама пречника цеви. Носач котрљајућег точка се може померати дуж уздужне шине на основном столу, тако да се тачка ослањања може подесити према дужини цеви.
