Машина за сечење цеви са стезном главом

КСЛГ

Машина за сечење цеви са стезном главом

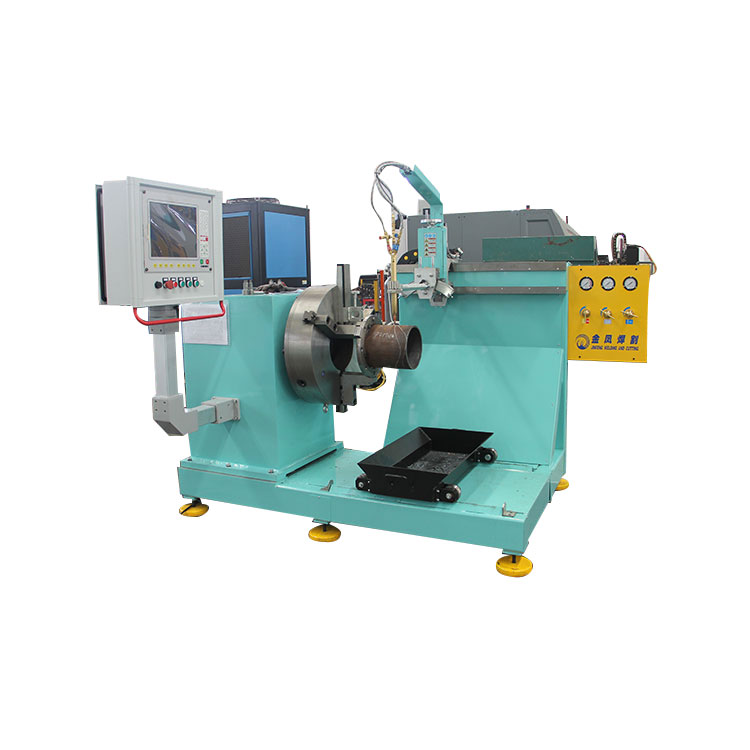

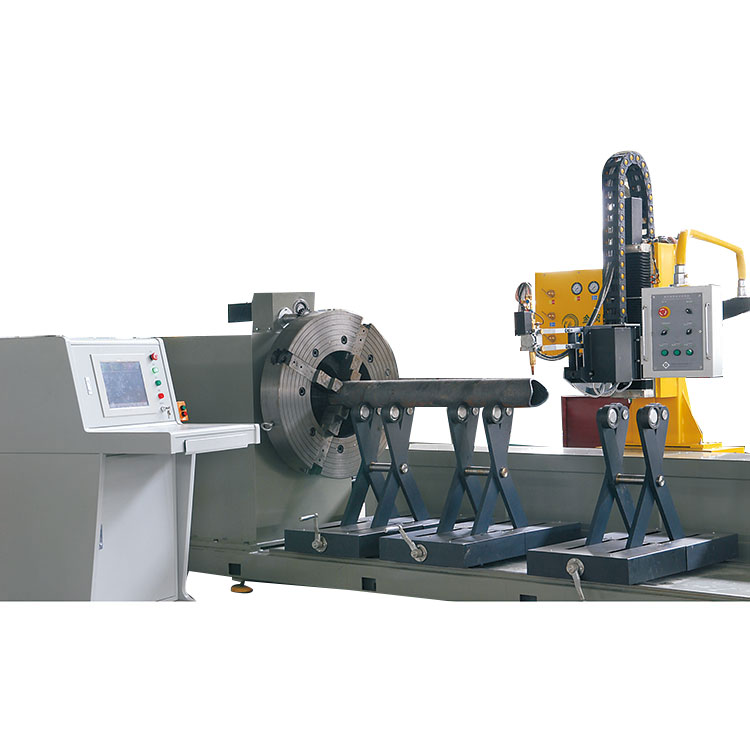

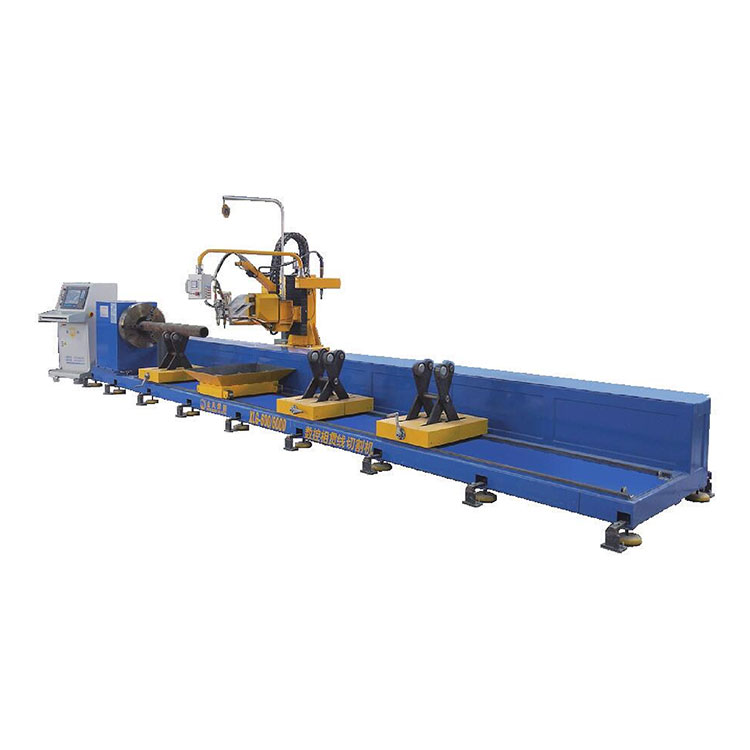

За свеМашина за сечење цеви са стезном главомкоји производи ЈИНФЕНГ ВЕЛДЦУТ биће испоручен крајњем кориснику са 2 године гаранције, а који су опремљени стезном главом за стезање округле цеви и окретањем цеви током сечења, носачима за цев. Плазма бакља за резање и оксидна пламеница су монтирани на покретном носачу који се може кретати дуж дужине цеви. Машина подржава све ЦАД-ЦАМ интерфејсе као опције. КСЛГМашина за сечење цеви са стезном главомсу најнапреднија машина за термичко сечење цеви за повећање продуктивности за крајње кориснике из различитих индустрија.

Спецификације

Подржава плазма сечење, плазма обележавање, инкјет маркирање, ЦАД-ЦАМ софтвер

Карактеристике и примена

1.Тхе КСЛГМашина за сечење цеви са стезном главомможе понудити висококвалитетно резање под косом, резање рупа, вертикално сечење за смањење масовних радова у следећем и олакшавање спајања заваривања у следећем процесу.

2. Машина за сечење цеви може бити у потпуности интегрисана са МЕС системом и омогућити даљинско управљање преко тимског прегледача за инжењере од произвођача да лако изврше даљинску дијагнозу како би решили проблеме путем интернета без слања инжењера на радну локацију.

3. ЦНЦ софтвер подржава операцију сечења и ручно програмирање делова на основу макроа интегрисаних у ЦНЦ. ЦНЦ има интерфејс за увоз датотеке података извезених из ТЕКЛА софтвера за дизајн.

4.Овај КСЛГМашина за сечење цеви са стезном главомсе широко користе у бродоградњи, бродоградилиштима, мору, челичној конструкцији, челичној конструкцији, цевоводима, за плазма сечење и сечење окси пламеном цеви за израду стадиона, мостова, тематских паркова, изложбених центара, аеродрома, тржних центара, решетки, клизача, оквира, јакни, стубова цевовода итд.

Додавањем КСЛГМашина за сечење цеви са стезном главомдо производног погона, крајњи корисници из различитих индустрија могу повећати своју производњу и знатно смањити рад.

Поглед на структуру

1.ЦНЦ контролни систем

ЦНЦ главна контролна јединица је индустријски контролер, интегрисан са екраном осетљивим на додир. Са интерполацијом хардверске картице, ЦНЦ има поуздану стабилност и лако и практично ожичење. Са стандардним Г кодом, оператеру је лако да учи и ради на машини. ЦНЦ систем подржава 3 режима рада: сечење пламеном, плазма сечење и демонстрација.

Софтвер фреепипе је библиотека макроа, која је интегрисана у софтвер ЦНЦ система и лака за оператера за ручно програмирање.

2.Цхуцк

Округла цев је једним крајем причвршћена на стезну главу, а други крај је подупрта слободним носачем. Снага стезне главе за окретање цеви за сечење са резном главом како би се остварило аутоматско сечење.

3. Резна глава на покретним колицима

Покретна колица се крећу по дужини цеви како би глава за сечење покрила целу дужину цеви да би се реализовало сечење на цеви различите дужине.

4.Пипе суппортер

Користи се за подупирање цеви по дужини са неколико комплета носача. Носач цеви се контролише двосмерном клизном навртком, а клизна матица је опремљена оквиром за пристрасност, који се може подесити да одговара различитим величинама пречника цеви. Носач котрљајућег точка се може померати дуж уздужне шине на основном столу, тако да се тачка ослањања може подесити према дужини цеви.
