Роботске машине за сечење плазмом

ЈИНФЕНГ&рег; је професионални произвођач и добављач у КиниРоботске машине за сечење плазмомса приступачном ценом. ТхеРоботске машине за сечење плазмомсу аутоматске линије за сечење високих перформанси за обраду трака, масних шипки за бродоградилишта, од плоча за сечење кисеоником у дуге траке, чишћење ивица, инкјет маркирање, сечење плазмом.

ПБГ400



Роботске машине за сечење плазмом



За свеРоботске машине за сечење плазмомкоји производи ЈИНФЕНГ ВЕЛДЦУТ имаће 2 године гаранције, и који су опремљени ваљкастим столовима, унакрсним колицима, филтером за прашину, системом за сечење плазма, и опционим функцијама као што су уређај за означавање тачака, инкјет означавање са роботом и подржавају све ЦАД-ЦАМ интерфејсе. ПБГРоботске машине за сечење плазмомсу најнапреднија линија за роботско сечење плазмом за повећање продуктивности за крајње кориснике из различитих индустрија.



Спецификације



Модел	Трака	Дужина	Тежина
		12000мм	1.5Т
ПБГ400	100*5мм а 400*30мм
Подржава плазма сечење, плазма обележавање, инк-јет маркирање, ЦАД-ЦАМ софтвер



Карактеристике и примена



1.Тхе ПБГРоботске машине за сечење плазмомсу високо аутоматизоване линије за сечење интегрисане са различитим уређајима. Једном кључном операцијом од стране једног оператера, линија покреће аутоматску обраду од утовара материјала, сечења плоча помоћу машине за сечење кисеоником са више глава, чишћења ивица, инкјет обележавања, плазма сечења и истовара делова.

2.Линија може бити у потпуности интегрисана са МЕС системом и омогућити даљинско управљање преко тимског прегледача за инжењере од произвођача да лако изврше даљинску дијагнозу како би решили проблеме путем интернета без слања инжењера на радно место.

3. ЦНЦ систем пружа потпуну контролу над свим системом главне линије (робот, ваљкасти сто, попречни транспортер, мерна колица и хватаљка, систем за обележавање)а

4. Може да чита *.ген датотеке креиране из Трибон/АМ, ДСТВ датотеке извезене из ТЕКЛА софтвера за дизајн и других формата.

5.ТхеРоботске машине за сечење плазмомсе широко користе у бродоградњи, бродоградилишту и на мору за плазма сечење учвршћивача за прављење равних плоча, конструкција са двоструким дном, подсклопова, преграда, мрежа, микро панела за различита пловила/бродове. Са ПБГРоботске машине за сечење плазмом, бродоградилишта или бродоградња могу повећати своју производњу и смањити радну снагу.



Детаљи

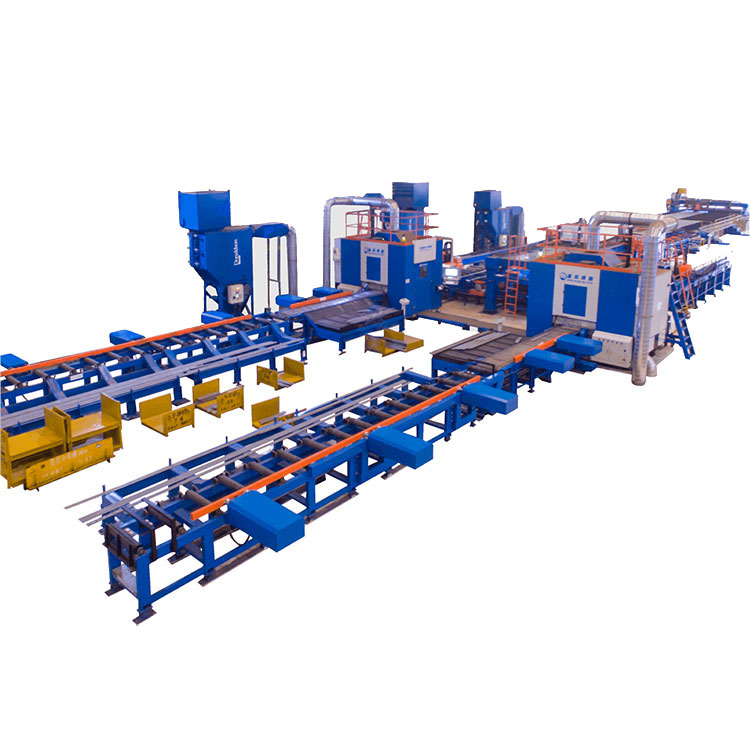

ПБГ400Роботске машине за сечење плазмомсастоји се од:

Машина за сечење на кисеоник са више бакљи

Ролер транспортери

Линија за чишћење ивица

Машина за ивице

Попречни транспортери

Означавање мастилом помоћу роботске руке

Улазни Роллер сто

Роботска плазма комора за сечење са филтером за прашину

Тракасто-плочасти транспортер за сортирање кратких делова

Излазни ваљкасти сто за дугачки део

Пријемни сто за дуги део



Поглед на структуру

Машина за сечење на кисеоник са више бакљи

Машина за сечење кисеоником је опремљена са више бакљи за уздужно сечење челичне плоче у више дугих трака. Машина је дизајнирана у порталној структури и интегрисана је са столом за котрљање за померање дугачке траке до одбојног ваљкастог стола. Нема потребе за краном или ручним истоваром дугих трака након сечења пламеном.



Линија за чишћење ивица

Интеграцијом линије за чишћење ивица у ПБГ400Роботске машине за сечење плазмом, коришћењем точкова са четкицом за уклањање основне боје са ивица профила, коришћењем брусних точкова за уклањање шљаке и неравнина од резања траке сечењем кисеоником пламеном, где ће бити заваривање, може повећати квалитет заваривања у следећој обради.



Машина за ивице

Интегрисањем машине за скошење ивица у ПБГ400Роботске машине за сечење плазмом, помоћу точкића за притискање на 4 ивице равне шипке, дугачку траку која са оштром ивицом након термичког сечења обликује 4 ивице у Р2-Р3 округлу ивицу, која ће имати добру површину за фарбање у следећој обради.



Инкјет робот за обележавање

Да инсталирате инкјет главу за обележавање на руку робота. Робот се креће дуж дужине равне шипке да би завршио ознаку мастила на целој дужини челичне шипке дуге траке. Након штампања мастилом на профилу, профил нема потребе да се враћа на првобитно место, а затим да се премести на ПБГ400Роботске машине за сечење плазмомкомора за сечење плазмом.



Комора за сечење робота

Уградњом 6-осне роботске руке унутар коморе за сечење за извођење висококвалитетног сечења на профилима. Ово је кључни део целог ПБГ400Роботске машине за сечење плазмомкомора за сечење плазмом.

Тракасто-плочасти транспортер и пријемни сто

Опремљен тракастим транспортером након коморе за сечење, ПБГ400Роботске машине за сечење плазмомможе аутоматски сортирати кратке делове и аутоматски избацити делове. Кратки део се потискује потиском до пријемног стола како би оператер лако извршио кратке делове.



Дуги део потискивач и сто за пријем

Дуги део потискивач је интегрисан у излазни ваљкасти сто, када дугачки део стигне до излазног ваљкастог стола овде, потискивач ће аутоматски гурнути дугачки део да падне на сто за пријем.
