Профилна линија за сечење плазмом

ЈИНФЕНГ&рег; је професионални произвођач и добављач у КиниПрофилна линија за сечење плазмомс приступачном ценом. ТхеПрофилна линија за сечење плазмомс су високоучинковите плазма роботске линије за сечење профила за извођење плазма резања на различитим челичним профилима сијалица, трака, углова, Т-зрака, канала, Х зрака или И зрака са роботском руком.

ПРГ 400



Профилна линија за сечење плазмомs



За свеПрофилна линија за сечење плазмоми машине за сечење плазмом које производи ЈИНФЕНГ ВЕЛДЦУТ имаће 2 године гаранције и које су опремљене опционим деловима као што су ваљкасти столови, унакрсни транспортер, инкјет маркирање, филтер за прашину, систем за сечење плазмом, излазни транспортер са траком и плочама, нагибници и подржавају све ЦАД-ЦАМ интерфејсе. ПРГПрофилна линија за сечење плазмомс су најнапреднија линија за роботско сечење плазмом за повећање продуктивности за крајње кориснике из различитих индустрија.



Спецификације



Модел	Сијалица	Трака	Угао	Е-угао	Т-греда	Канал	Х-зрака	Дужина	Тежина
ПРГ 400	80*5мм а 400*20мм	100*5мм а 400*20мм	100*75мм- 300*150мм	75*75мм- 180*180мм	100*50мм- 350*150мм	100*50мм- 400*115мм	Н/А	12000мм	1.5Т
ПРГ 600	80*5мм а 550*20мм	100*5мм а 600*30мм	100*75мм- 500*150мм	75*75мм- 220*220мм	100*50мм- 500*200мм	100*50мм- 400*200мм	150*150мм- 400*200мм	12000мм	2.5Т
Подржава плазма сечење, плазма обележавање, инкјет маркирање, ЦАД-ЦАМ софтвер



Карактеристике и примена



1.Тхе ПРГПрофилна линија за сечење плазмомс је високо аутоматизована опрема за сечење интегрисана са АББ шестоосном роботском руком. Једном кључном операцијом од стране једног оператера, линија покреће аутоматску обраду од утовара материјала и истовара делова након плазма сечења.

2.Линија може бити у потпуности интегрисана са МЕС системом и омогућити даљинско управљање преко тимског прегледача за инжењере од произвођача да лако изврше даљинску дијагнозу како би решили проблеме путем интернета без слања инжењера на радно место.

3. ЦНЦ систем обезбеђује потпуну контролу над свим системом главне линије (робот, ваљкасти сто, попречни транспортер, мерна колица и хватаљка, систем за обележавање)а

4. Може да чита *.ген датотеке креиране из Трибон/АМ, ДСТВ датотеке извезене из ТЕКЛА софтвера за дизајн и других формата.

5.ОвоПрофилна линија за сечење плазмомс се широко користе у бродоградњи, бродоградилишту и на мору за плазма сечење укрућења за израду равних панела, конструкција са двоструким дном, подсклопова, преграда, мрежа, микро панела за различита пловила/бродове. Са ПРГПрофилна линија за сечење плазмомс, бродоградилишта или бродоградња могу повећати своју производњу и смањити радну снагу.



Детаљи

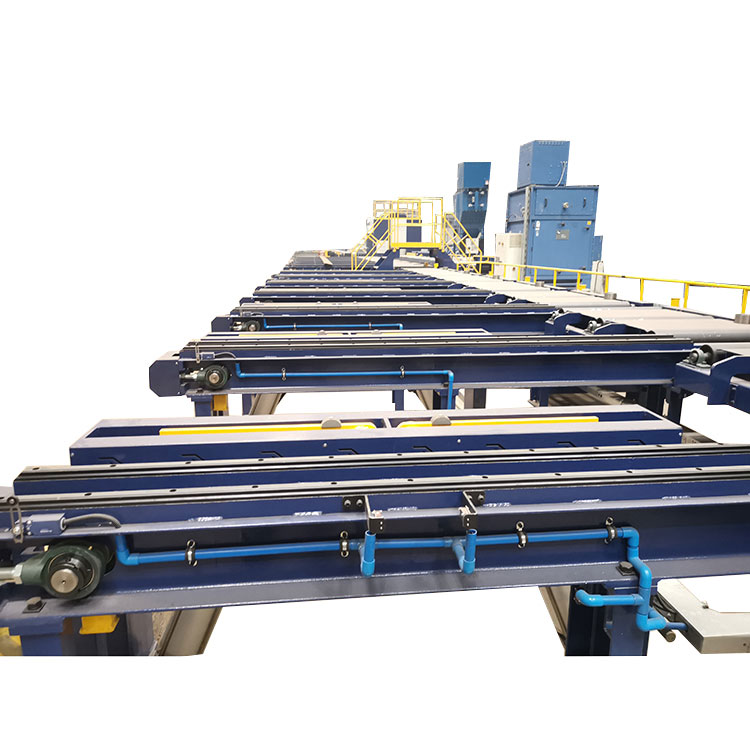

ПРГ400Профилна линија за сечење плазмомс се састоји од:

Нагибници за превртање профила

Ваљкасти транспортери као одбојници

Попречни транспортер за утовар

Мерна колица и хватаљка

Улазни Роллер сто

Инкјет уређај за обележавање,

Роботска плазма комора за сечење са филтером за прашину

Тракасто-плочасти транспортер за сортирање кратких делова

Излазни ваљкасти сто за дугачки део

Попречни транспортер за дугачке делове

Тилтери за ручно млевење

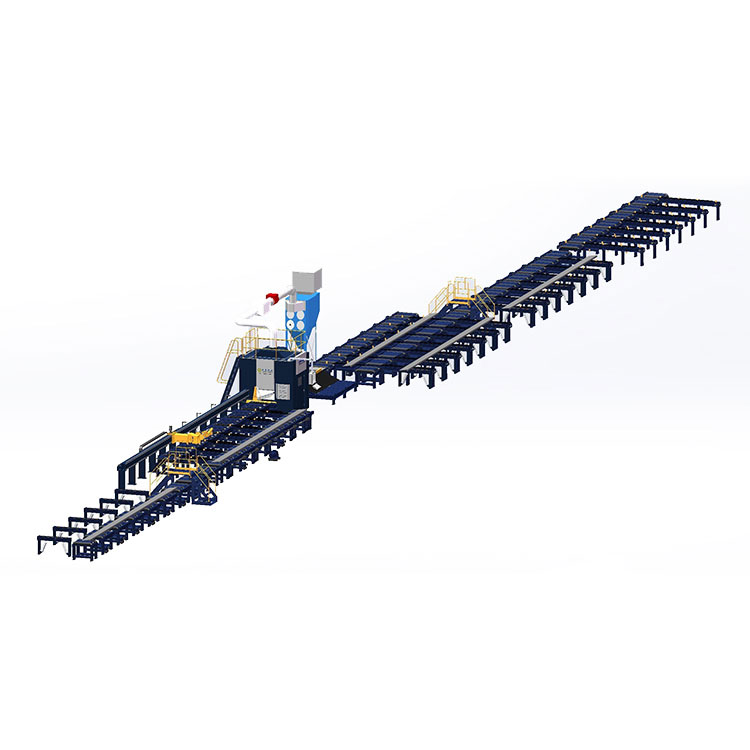

Поглед на структуру

Мерна колица и хватаљка

Убацивање профила у комору за сечење у исто време ради мерења дужине профила.



Инкјет маркер

Инкјет уређајем за обележавање за штампање слова, бројева, симбола и линија савијања (обрнуте линије)

Комора за сечење робота

Уградњом 6-осне роботске руке унутар коморе за сечење за извођење висококвалитетног сечења на профилима. Ово је кључни део целог ПРГ400Профилна линија за сечење плазмомс.



Тракасто-плочасти транспортер и пријемни сто

Опремљен транспортером са траком након коморе за сечење, ПРГ400Профилна линија за сечење плазмомс може аутоматски сортирати кратке делове и аутоматски избацити делове. Кратки део се потискује потиском до пријемног стола како би оператер лако извршио кратке делове.



Тилтерс

На ПРГ400 Робот машини за плазма сечење уграђене су 3 групе нагибника профила. Прва група је за превртање сијалица за 180 степени да би глава сијалице била у дну. Остале 2 групе су да преврну делове како би оператери могли да ручно брусе како би уклонили неравнине са обе стране делова након сечења.
