Системи за израду конструкција за сечење плазмом

ЈИНФЕНГ&рег; је професионални произвођач и добављач у КиниСистеми за израду конструкција за сечење плазмомса приступачном ценом. ТхеСистеми за израду конструкција за сечење плазмомсу машине за пресвлачење плазмом високих перформанси за извођење плазма сечења на различитим челичним профилима Х греде (И греда), траке, углова, канала и квадратне/правоугаоне цеви са роботском руком.

ПКГ500Л



Системи за израду конструкција за сечење плазмом



За свеСистеми за израду конструкција за сечење плазмоми машине за сечење плазма које производи ЈИНФЕНГ ВЕЛДЦУТ имаће 2 године гаранције и које су опремљене ваљкастим столовима, унакрсним колицима, филтером за прашину, системом за плазма сечење и опционим функцијама као што су уређај за означавање тачака, ласерско обележавање, сечење рупа ласером и подржавају све ЦАД-ЦАМ интерфејсе. ПКГСистеми за израду конструкција за сечење плазмомсу најнапреднија линија за роботско сечење плазмом за повећање продуктивности за крајње кориснике из различитих индустрија.



Спецификације



Модел	Х-зрака	Трака	Угао	Е-угао	Канал	СК пипе	Дужина	Тежина
							12000мм	12Т
ПКГ500Л	150*120мм- 1000*500мм	100*5мм а 1000*30мм	100*75мм- 500*150мм	75*75мм- 220*220мм	100*50мм- 1000*500мм	150*150мм- 500*400мм
Подржава сечење плазмом, обележавање плазмом, ласерско сечење, ласерско обележавање, обележавање тачком, ЦАД-ЦАМ софтвер



Карактеристике и примена



1.Тхе ПКГ500ЛСистеми за израду конструкција за сечење плазмомје високо аутоматизована опрема за сечење интегрисана са АББ шестоосном роботском руком. Једном кључном операцијом од стране једног оператера, линија покреће аутоматску обраду од утовара материјала и истовара делова након плазма сечења.

2. Један ПКГ500ЛСистеми за израду конструкција за сечење плазмомса једним оператером може заменити:

Линија за бушење греда

Трачна тестера

Англе Лине

Линија за обраду плоча/шипки

Цопинг Мацхине

Машина за обележавање



3.Линија може бити у потпуности интегрисана са МЕС системом и омогућити даљинско управљање преко тимског прегледача за инжењере од произвођача да лако изврше даљинску дијагнозу како би решили проблеме путем интернета без слања инжењера на радно место.

3. ЦНЦ систем пружа потпуну контролу над свим системом главне линије (робот, ваљкасти сто, попречни транспортер, мерна колица и хватаљка, систем за обележавање)а

4. Може да чита *.ген датотеке креиране из Трибон/АМ, ДСТВ датотеке извезене из ТЕКЛА софтвера за дизајн и других формата.

5. Овај ПКГ500ЛСистеми за израду конструкција за сечење плазмомсе широко користи у челичној конструкцији (плазма греда за израду грађевинских конструкција, мостова, пруга, приколица, вагона за возове, стубови за степенице, рукохвати и други секундарни челик), челичне конструкције и на мору (поклопци греда за врхунске локације, стамбене просторе, подводне структуре, подводни оквири цеви, рамови за заштиту подводних носача, носачи за подводне конструкције клизачи, подводне конструкције и потпорни оквири) и примењују се на копну.





Детаљи



Овај ПКГ500ЛСистеми за израду конструкција за сечење плазмомсастоји се од:

Цросс царт

Мерна колица и хватаљка

Улазни Роллер сто

Робот плазма комора за сечење

Излазни ваљкасти сто

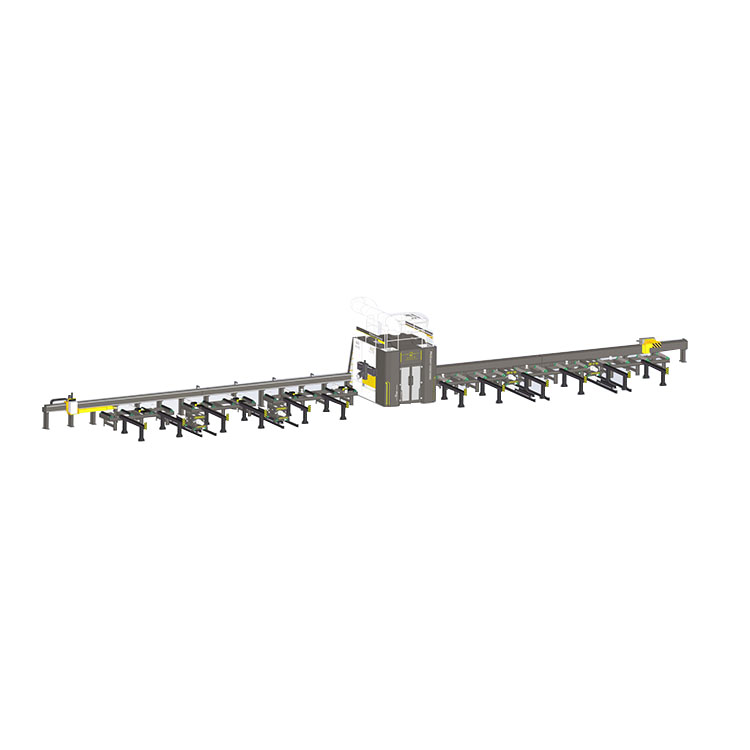

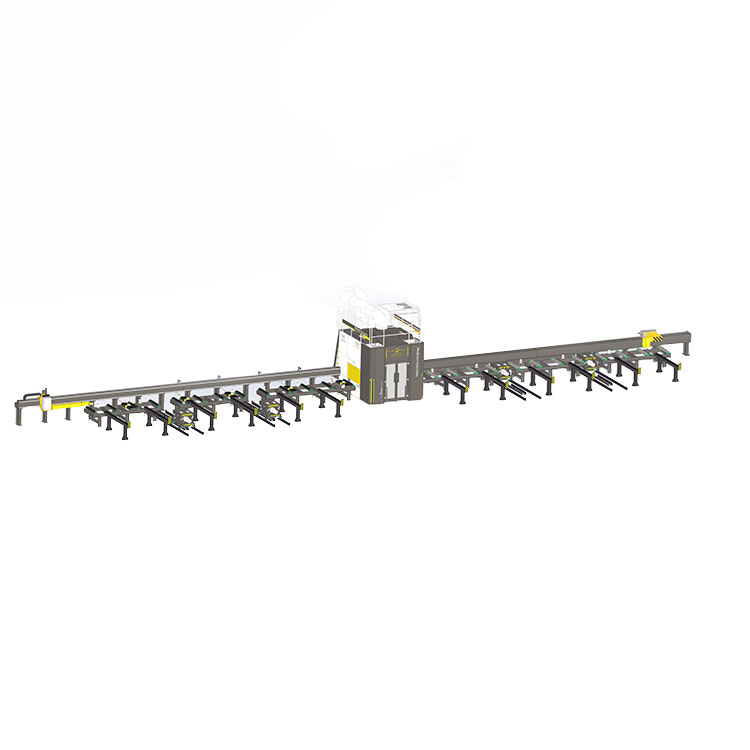

Поглед на структуру

Унакрсна колица - утовар

Интегрисаним унакрсним колицима на улазни ваљкасти сто ПКГ500ЛСистеми за израду конструкција за сечење плазмом, Х греде и други профили се могу померити на потребно место, без употребе дизалице како би се ризик од крана смањио на 0.

Мерна колица и хватаљка

Убацивање профила у комору за сечење у исто време ради мерења дужине профила.

Уређај за означавање тачака

Обезбедите трајну ознаку следљивости броја дела.

Глава за ласерско сечење

Омогућите сечење рупа ласером на мрежи Х зрака са високом прецизношћу и високим квалитетом.



Комора за сечење робота

Уградњом 6-осне роботске руке унутар коморе за сечење за извођење висококвалитетног сечења на профилима.

Операциона конзола

19 инча ЛЦД са екраном осетљивим на додир.



Улазно/излазни ролер столови

Радом на ваљкастим столовима, машине за пресвлачење Х-греда постижу високу аутоматизацију рада како би се смањио рад и повећала производња.

Унакрсна колица а истовар

Интегрисаним унакрсним колицима у излазни ваљкасти сто ПКГ500ЛСистеми за израду конструкција за сечење плазмом, делови након сечења се могу померити на потребно место, без употребе дизалице како би се ризик од крана смањио на 0.
