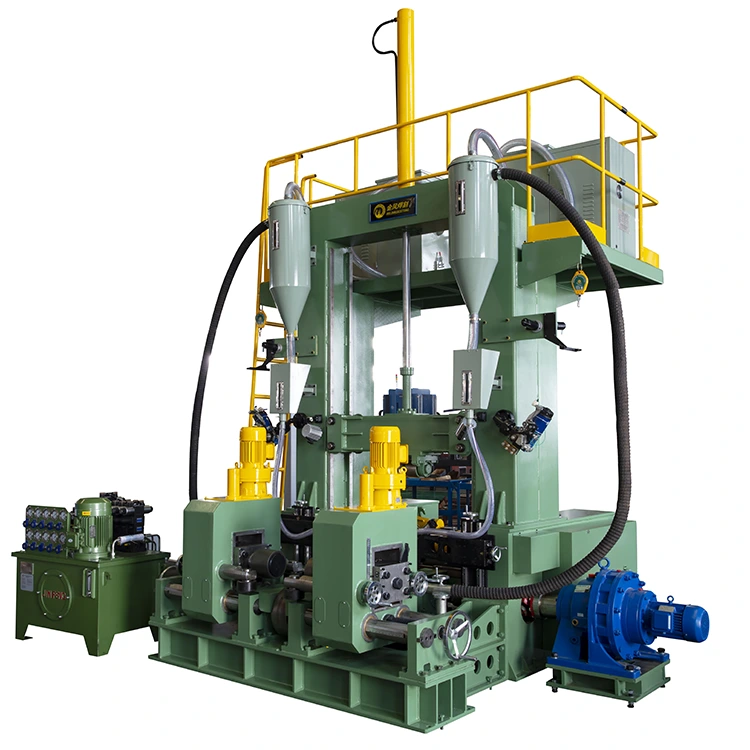

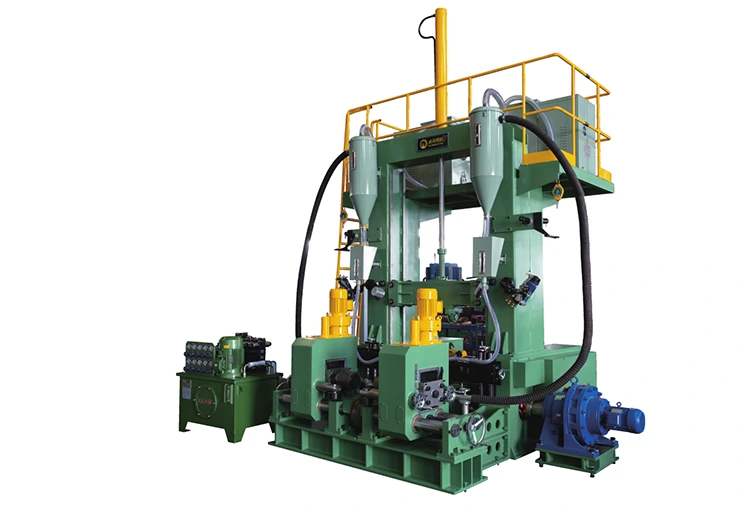

2-1-7 3 у 1 Х линија заваривања снопа

За све линије за заваривање од 1 Х снопа који произведени бијинфенг има 12 месеци гаранције, што је највиша машина за ефикасност да повећа продуктивност за крајње кориснике из челичне конструкције, моста, грађевинарство.

Спецификације

Функција и апликација

3-у 1 Х Линије за заваривање снопова има комбиновану функцију Х сноп, склопљење Т-БЕАМ-а, заваривање и обрасца за изражавање прирубнице након заваривања. Стога може тачно и брзо реализовати производњу Х сноп и Т Спајака. Има следеће предности: једноставан рад, мање трошкова рада и мале површине покривача.

Ова линија има два факултативног поступка заваривања да бисте изабрали према структуралној челичној дебљини плоче за завареност:

Опција А: Појединачна лука Твин Вире заваривање од оног одлагања је 40% већа од општег једнократног заваривања АРЦ-а, Сот је посебно погодна за дебљину челичне структуре од чега је дебљина мања од 20 мм.

Опција Б: Појединачни заваривање једним жичним жицом, погодно за веће распон заваривања дебљине плоче.

Детаљи

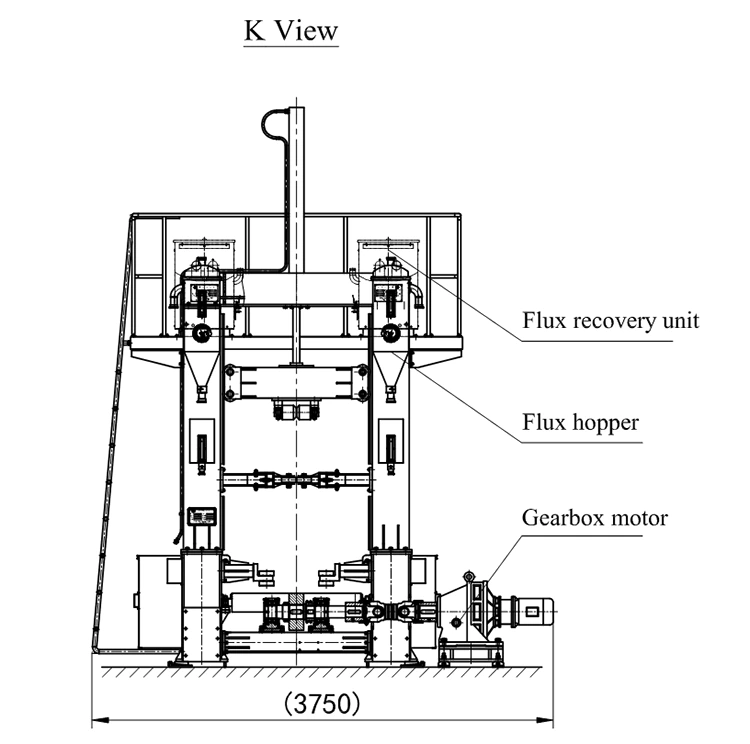

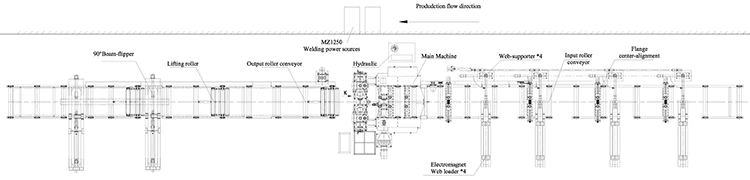

Стандард ЗХЈ3-у 1 Х линија за заваривање снопа састоји се од једне табеле за унос, главне станице за заваривање, а заваривање и станице за заваривање и заваривање и заваривање и заваривање, главу за заваривање и уређаје за заваривање и приземље за прирубну и вебу. Стандардна линија и кутија за заваривање и управљање.

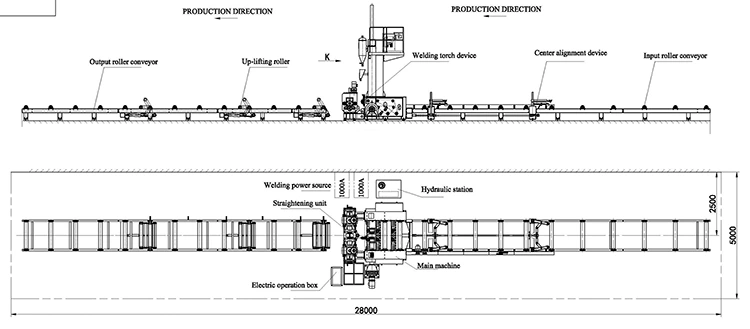

1. Стандардзхј3-у 1 Х линија заваривања снопа

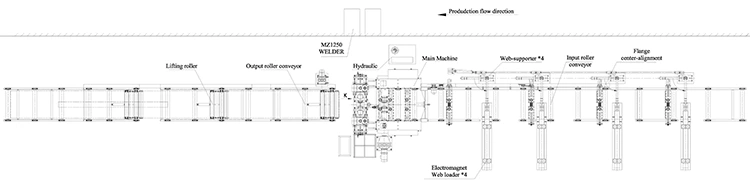

2 Опција 1:

Према различитим захтевима купаца, такође пружамо конфигурацију за линије за заваривање БЕЕМ-у 1 Х:

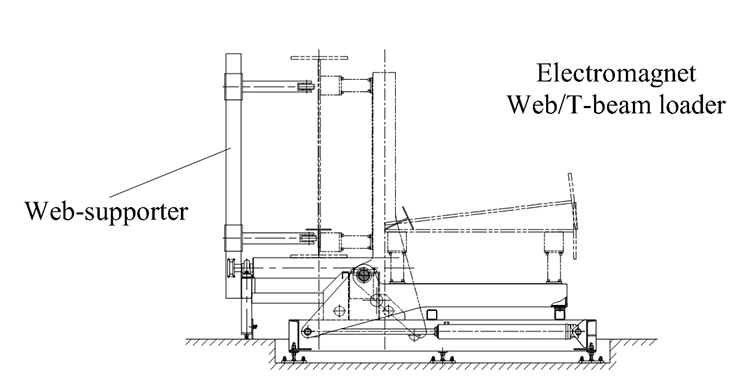

На основу стандардних линија за заваривање са 3 у 1 Х, додајте један сет веб локације, који лансистеристе 4 ком оптерећења магнет-а и 4ком веб наводника. Свака веб оптерећења на мрежи постоји 2пцс магнета за држање челичне веб плоче.

3. Опција 2:

Према различитим захтевима купаца, такође пружамо конфигурацију за линије за заваривање БЕЕМ-у 1 Х:

На основу стандардних линија за заваривање са 3 у 1 Х, додајте један сет веб локације, који лансистеристе 4 ком оптерећења магнет-а и 4ком веб наводника. Свака веб оптерећења на мрежи постоји 2пцс магнета за држање челичне веб плоче.

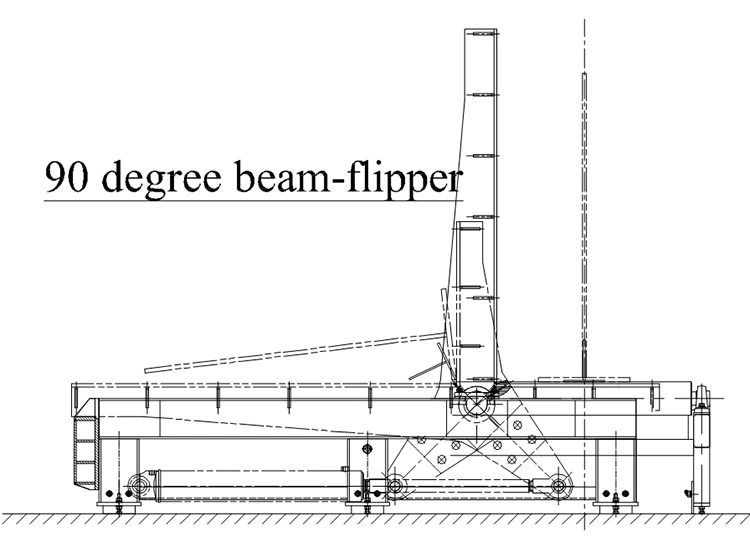

На основу горе наведеног, можемо додати један сет од 90 степени снопа на таблицу излазног ваљка за превртање завареног зрака у хоризонталном положају.

3. Опција 3:

Some customers may need to increase theproduction output, they need one welding line to consists of 2 sets of welding station.The first welding station for welding 1st flange and web to form a T beam, the 2nd one for welding the welded T-beam and 2nd flange to form a H beam.

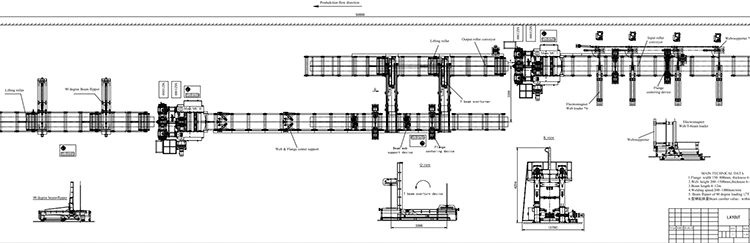

3.1 Засновано на стандардним линијама за заваривање са 3 у 1 Х, додајте један сет веб локације, којицонсистеристе 4 ком са 4 комада веб летаљке магнета и 4ком веб надржавања. Свака веб оптерећења на мрежи постоји 2пцс магнета за држање челичне веб плоче.

3.2 Да бисте додали 1 сет превртања Т-БЕАМ-а да бисте окренули т-греју у 180 степени и постављајући Т-сноп на 2. прирубници на улазној ваљци са 2НД заваривачке станице.

3.3 Да бисте додали један сет од 90 степени удаљености на излазну ваљак са 2НД заваривање станице за превртање завареног снопа у хоризонталном положају.

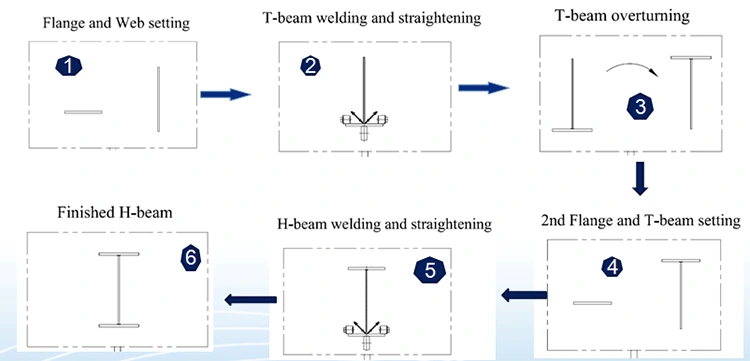

Т проток производње и протока Х-БЕАМ-а

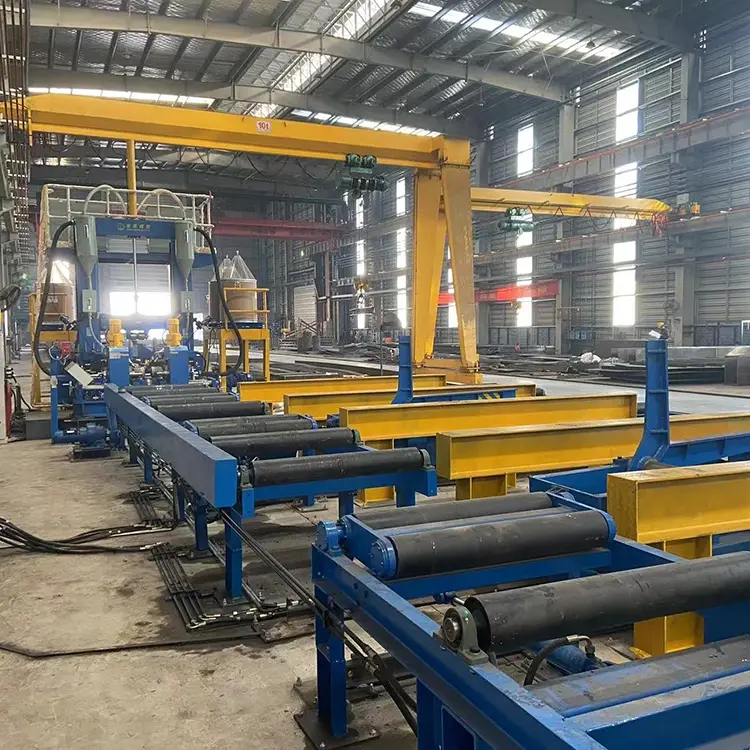

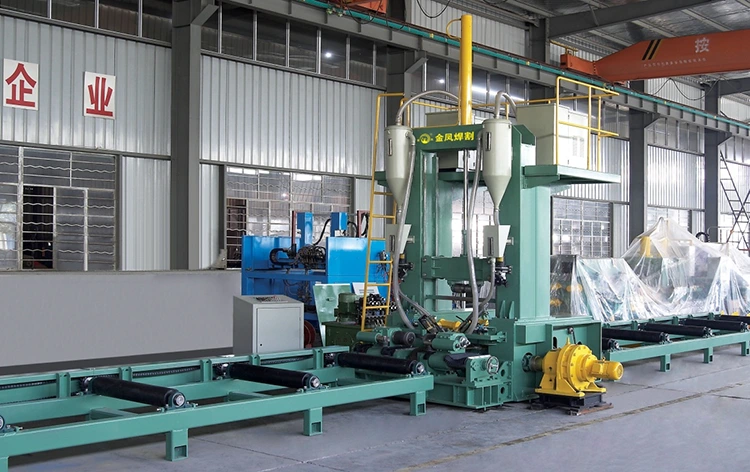

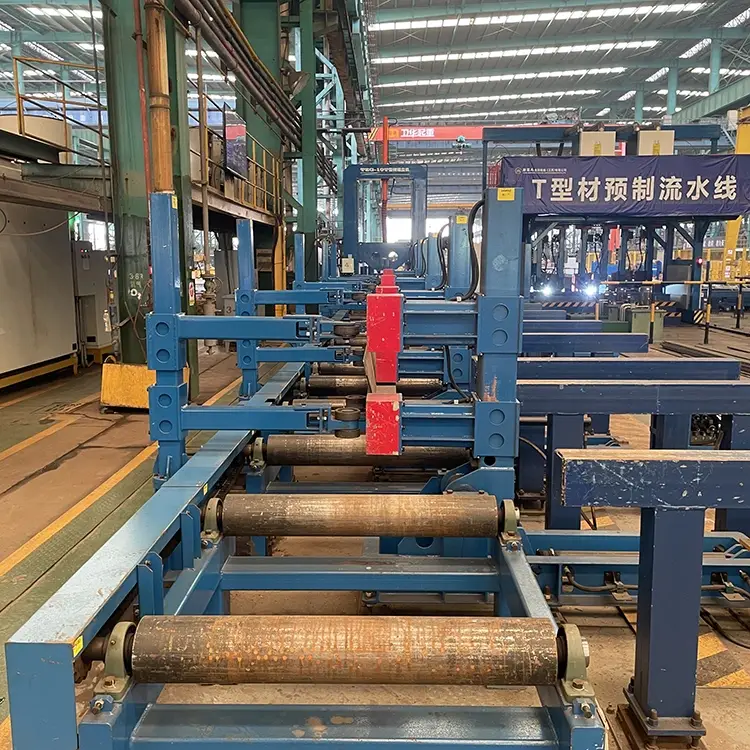

3-ин-1 интегрисане водоводне водове за заваривање у фабрици корисника
