Линије за заваривање Х зрака

Линије за заваривање Х зрака

ВХАЛиније за заваривање Х зракасу производне линије Х зрака високих перформанси у комбинацији са различитом опремом и алатом које производи ЈИНФЕНГ ВЕЛДЦУТ који је професионални произвођач и добављач у КиниЛиније за заваривање Х зракаса приступачном ценом. ТхеЛиније за заваривање Х зракапружају већу сигурност и високу ефикасност за производњу Х греда или Т греда.

ЈИНФЕНГ ВЕЛДЦУТ ће обезбедити 2 године гаранције заЛиније за заваривање Х зрака. Главни електрични елементи производње Х зрака одабрани су од светски познатог бренда који ће корисницима омогућити да лакше пронађу делове у локалном, а да не долазе са велике удаљености из Кине. ВХФЛиније за заваривање Х зракасу најнапредније и високо аутоматизоване производне линије за повећање продуктивности за крајње кориснике из различитих индустрија.

Спецификације

Карактеристике и примена

1.Тхе ВХАЛиније за заваривање Х зракасу производне линије високе аутоматизације за производњу заварених И и Х греда са мањим бројем радника и мањим крановима.

2.Линија може бити у потпуности интегрисана са МЕС системом и комплетирати комуникацију у реалном времену између горњег рачунара и контролног система, завршити прикупљање података опреме, учитати све прикупљене податке у фабрички МЕС систем (или горњи централизовани контролни систем) и осигурати благовременост и ефикасност преноса информација.

3. Дизајн и заштита морају испуњавати захтеве релевантних националних стандарда и заштите животне средине; Сигурносни и заштитни уређаји опреме морају испуњавати релевантне индустријске стандарде;.

4.ОвоЛиније за заваривање Х зракасе широко користе у бродоградњи, бродоградилиштима и челичним конструкцијама и челичним конструкцијама, на мору, на копну, за заваривање Т-греде за бродоградилишта и бродоградњу, Х-греде за челичне конструкције и челичне конструкције, или мостове итд.

5. Флексибилан дизајн опреме за заваривање омогућава подршку било које марке извора енергије за заваривање.

6. Доступни су ЦЕ, ЕЦА сертификати.

7. Ова линија обезбеђује производњу од лаке греде до веома тешке греде са великом дебљином без промене алата или опреме.

8. Од монтаже до исправљања, читава обрада не захтева никакве дизалице, што у великој мери смањује ризик коришћења дизалица.

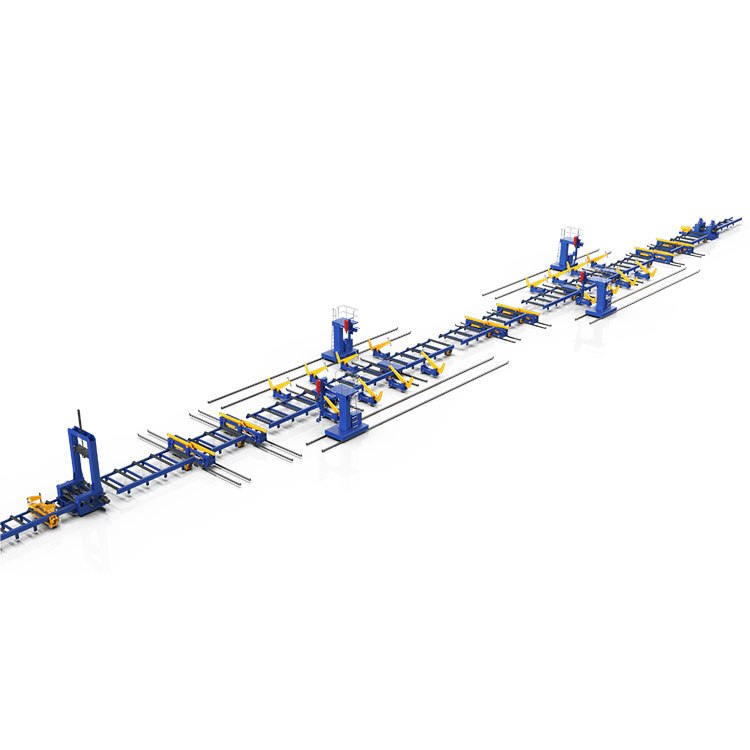

Поглед на структуру

Списак модула опреме који се користе уЛиније за заваривање Х зрака

1-Област састављања, укључује:

Машине за монтажу једне вертикалне Х греде - за ЦО2/МАГ тачкасто заваривање на монтажну мрежу и прирубнице у И-облику.

Један сет пераја Беам за превртање Х греде из положаја аИа у положај аХа ради безбедног транспорта на котрљајном столу линије.

2-Област заваривања

У области заваривања #1, укључује:

Два комплета конзолних апарата за заваривање Х греда. По једна машина за заваривање опремљена са 1 главом за заваривање под водом (подржава технологију заваривања са једним луком или тандемско заваривање).

Два сета нагиба снопа како би Х сноп седео под углом од 45 степени како би се обезбедио добар положај заваривања.

Један сет челичних колица (састоји се од 2 јединице челичних колица) за довођење греде до 2. конзолне САВ апарата за заваривање након завршетка заваривања 1. завареног шава.

Између области заваривања бр. 1 и области бр. 2, налази се један сет преклопника за превртање греде која је заварена са 2 шава за заваривање под углом од 180 степени да би друга 2 шава за заваривање захтевала заваривање на врху.

У подручју заваривања #2, укључује исто што и подручје заваривања #1.

3-Област за равнање, укључује:

Један сет пераја за греду за преокретање Х греде из положаја аХа у положај аИа за исправљање на прирубници греде следећом машином за исправљање.

Машине за исправљање прирубница са једном Х гредом - за исправљање прирубница Х греде. Једна Х греда има 2 прирубнице. Обе прирубнице треба исправљати. Али машина се једном може исправити на једној прирубници. Дакле, након што завршите исправљање 1 прирубнице, онда ће перач греде преврнути греду за 180 степени да би направио прирубницу коју треба исправити на доњој страни.

Како произвести заварену Х греду / И греду од челичне плоче?

Следи дијаграм тока производње за производњу од плоча до Х греде и завршне инспекције.

Дијаграм тока производње
