Хоризонталне линије за заваривање Х зрака

ХВХоризонталне линије за заваривање Х зрака

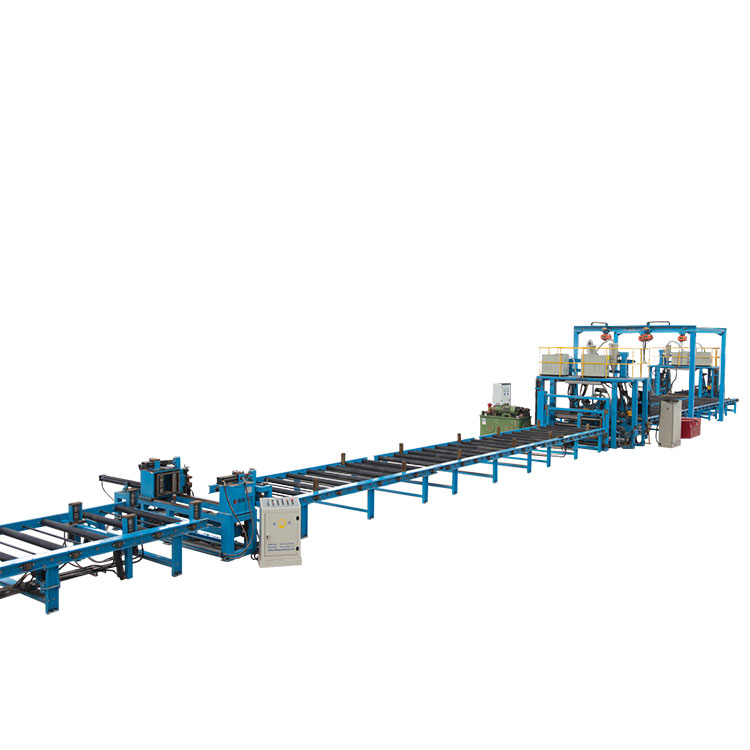

ХВ15Хоризонталне линије за заваривање Х зракасу производне линије Х зрака високих перформанси у комбинацији са различитом опремом и алатом, које производи ЈИНФЕНГ ВЕЛДЦУТ који је професионални произвођач и добављач ХВ-а у КиниХоризонталне линије за заваривање Х зракаса приступачном ценом. ХВХоризонталне линије за заваривање Х зракапружају већу сигурност и високу ефикасност за производњу Х греда или Т греда.

ЈИНФЕНГ ВЕЛДЦУТ ће обезбедити 2 године гаранције за ХВХоризонталне линије за заваривање Х зрака. Главни електрични елементи производње Х зрака одабрани су од светски познатог бренда који ће корисницима омогућити да лакше пронађу делове у локалном, а да не долазе са велике удаљености из Кине. ХВХоризонталне линије за заваривање Х зракасу најнапредније и високо аутоматизоване производне линије за повећање продуктивности за крајње кориснике из различитих индустрија.

Спецификације

Карактеристике и примена

1. ХВХоризонталне линије за заваривање Х зракасу производне линије високе аутоматизације за производњу заварених И и Х греда са мањим бројем радника и мањим крановима.

2.Висока ефикасност производње за заварене греде мале тежине.

3. Заваривање у једном пролазу на 2 заваривачка шава истовремено;

4. Треба само један тип који се преврће за 180 степени.

5. ХВХоризонталне линије за заваривање Х зракасе широко користе у челичним конструкцијама и челичним конструкцијама за производњу Х греде за израду радионица, магацина, фабричких радионица итд.

5. Флексибилан дизајн опреме за заваривање омогућава подршку било које марке извора енергије за заваривање.

6. Доступни су ЦЕ, ЕЦА сертификати.

Поглед на структуру

Списак модула опреме који се користе у ХВХоризонталне линије за заваривање Х зрака

1-Област састављања, укључује:

Машине за монтажу једне хоризонталне Х греде са ваљкастим столом а стезањем и монтирајте 3 комада плоче (1 трака и 2 прирубнице) у Х-позицију и направите мрежу у средишњем положају 2 прирубнице. Тада радник може да користи ЦО2/МАГ апарат за заваривање да ручно завари главу 3 плоче дужине око 300 мм. затим отворите стезаљку и 3 комада плоча са главом претходно завареном у облику слова Х и транспортујте на ваљкастом столу до следеће станице за заваривање.

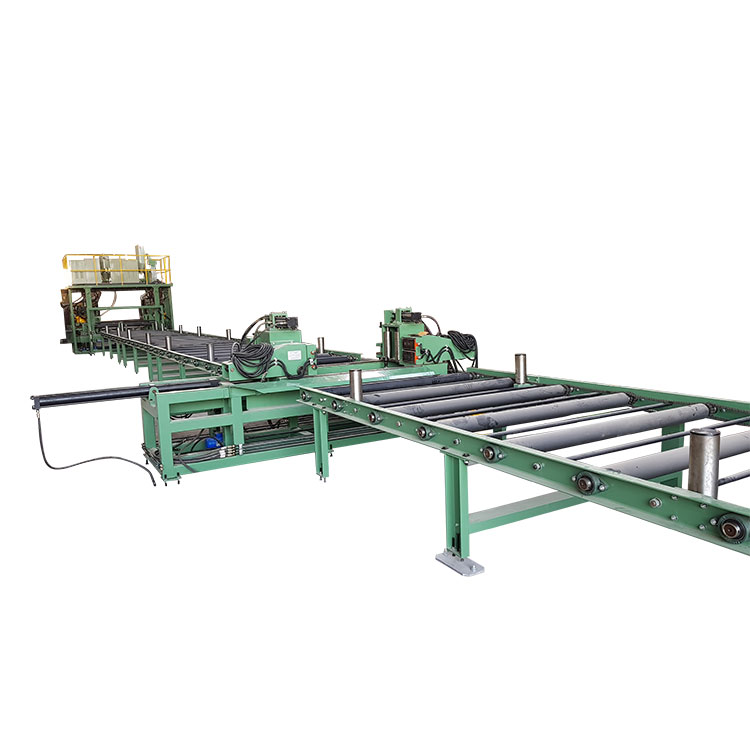

Састављање Х греде у хоризонталном положају

2-Област заваривања #1, укључује:

Један сет машина за заваривање. Са једним комплетом фиксирања мреже и прирубница за постављање мреже у средишњи положај 2 прирубнице.

Машина овде користи технологију заваривања са две жице за потпуно заваривање са технологијом заваривања под водом.

Заваривање Х зрака у хоризонталном положају

Превртање 3-Х зрака укључује:

Након потпуног заваривања на горњој страни Х греде, Х греда ће се померити са предње повлачења кроз машине за заваривање Х греде и померити се у област за превртање.

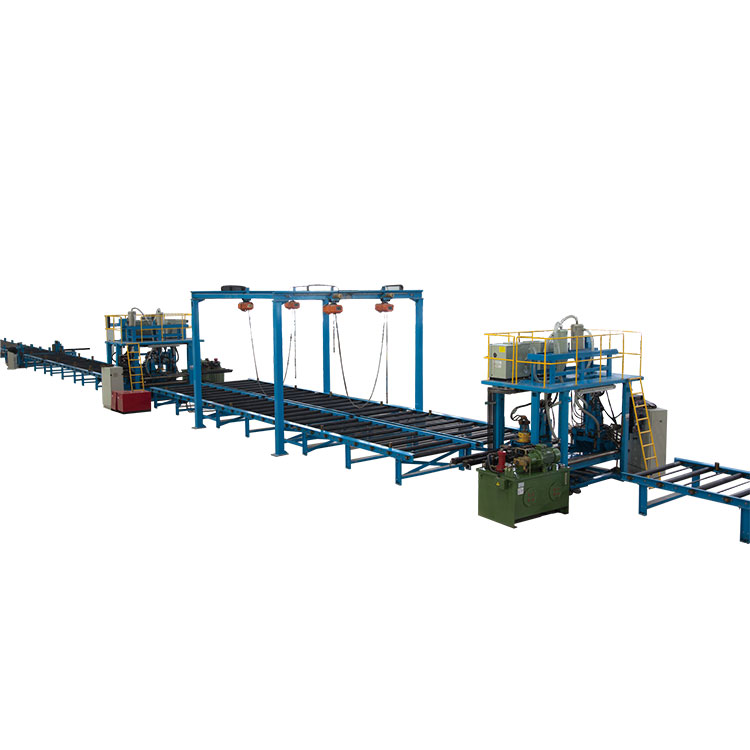

Уређај за превртање је оквир са алатима за дизање са ланцима. Ланци подижу Х греду и раде тако да се ланац помера, тако да се Х греда преврне за 180 степени како би доње стране којима је потребно заваривање окренуте нагоре.

Уређај за превртање

4-Област заваривања #2, укључује:

Машина за провлачење у овој области је за заваривање Х-греда које већ имају 1 бочно заваривање на #1 апарату за провлачење кроз заваривање.

5-Подручје за равнање.

Ово је опциона машина за линију хоризонталне линије за заваривање Х зрака. Корисници могу да изаберу да додају један сет механичког исправљања прирубница Х греде после линије, да исправљају прирубнице Х греде након заваривања.

Машина за равнање

Како произвести заварену Х греду/И греду у хоризонталном положају?

Следи дијаграм тока производње за производњу заварене Х греде у хоризонталном положају

Дијаграм тока производње

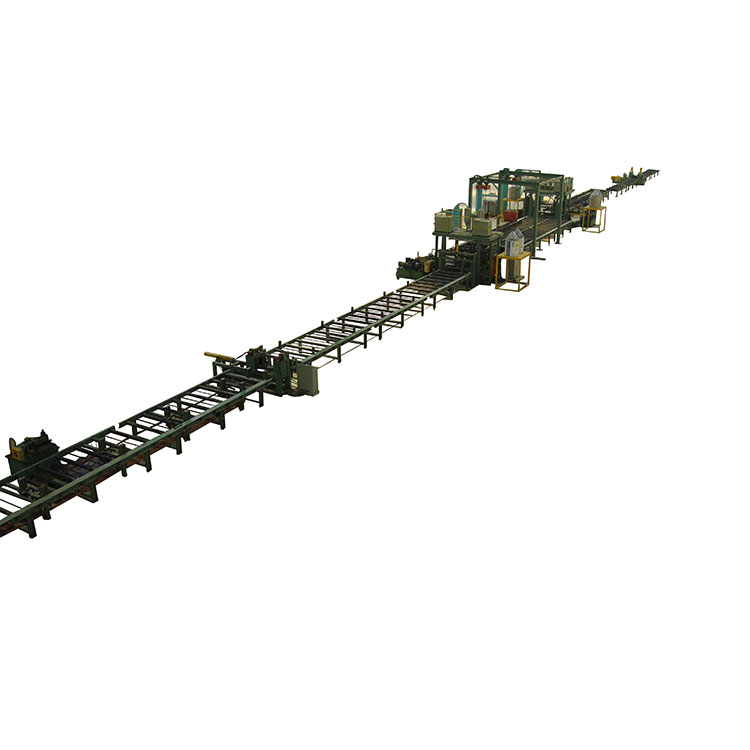

Линије за заваривање Х-зрака инсталиране у фабрици корисника
