ЈИНФЕНГ ВЕЛДЦУТ је професионални произвођач и добављач у КиниЛиније за заваривање 3 у 1 Х зракаса приступачном ценом. ТхеЛиније за заваривање 3 у 1 Х зракаинтегрисани су са монтажом, заваривањем и равнањем на прирубници након заваривања у једној машини за израду заварених Х-греда или Т-греда. Може да реализује производњу на завареним Х-гредама или Т-гредама са великом брзином и високом прецизношћу, које имају карактеристике једноставног рада, мање заузетог простора и мање рада.
За свеЛиније за заваривање 3 у 1 Х зракакоје производи ЈИНФЕНГ ВЕЛДЦУТ имаће гаранцију од 12 месеци, што је машина највеће ефикасности за повећање продуктивности за крајње кориснике од челичне конструкције, моста, конструкције.
Модел |
ЗХЈ15 |
ЗХЈ18 |
ЗХЈ20 |
Висина мреже Т-греде (Х) |
200~1500мм |
200-1800 |
200-2000мм |
Дебљина мреже (д) |
6~12мм |
6~19мм |
6~30мм |
Ширина прирубнице (Б) |
200~800мм |
200~1000мм |
|
Дебљина прирубнице (т) |
6~25мм |
6~40мм |
|
Дужина снопа (Л) |
4000~15000мм |
4000~15000мм |
4000~15000мм |
Материјал греде |
К235 |
||
Врста заваривања |
Попречно угаоно заваривање под водом |
||
Извор напајања за заваривање |
Тип једноструке или двоструке жице |
Једна жица |
Једна жица |
Излазна брзина заваривања |
200~1000 мм/мин |
||
Угао бакље: |
45° фино подешавање |
||
Хидраулични притисак |
≤16 МПа |
||
Систем за опоравак флукса |
2 сета |
||
Запремина резервоара за флукс |
2×50Л |
||
Улазни транспортни ваљак: |
12000 мм |
||
Излазни транспортни ваљак: |
12000 мм |
||
Главна снага машине |
14.5кВ |
||
Хидраулични систем: |
1 комплет |
||
Јединица за равнање |
1 сет, интегрисан на машини |
||
Напајање: |
АЦ/380 В/50 Хз/3ПХ |
||
Способност исправљања |
6-40мм |
Линије за заваривање 3 у 1 Х зракаима комбиновану функцију Х греде, Т-греде монтаже, заваривања и исправљања деформације прирубнице након заваривања. Тако може прецизно и брзо реализовати производњу Х зрака и Т зрака. Има следеће предности: једноставан рад, мањи трошак рада и мала површина покривања.
Ова линија има два опциона процеса заваривања које можете изабрати према дебљини челичне плоче за заваривање:
ОПЦИЈА А: Заваривање са двоструком жицом са једним луком чија је стопа таложења 40% већа од општег једнолучног заваривања под водом са једном жицом, тако да је посебно погодна за дебљину челика конструкције чија је дебљина мања од 20 мм.
ОПЦИЈА Б: Једнолучно заваривање са једном жицом. Погодан је за већи опсег заваривања дебљине плоче.
Стандард ЗХЈЛиније за заваривање 3 у 1 Х зракаСастоји се од једног улазног ваљкастог стола, главне станице за заваривање и исправљање, излазног ваљкастог стола. На главној станици за заваривање и исправљање постављени су уређаји за рекуперацију флукса, глава за заваривање са гориоником и стезни уређаји за прирубницу и траку. Стандардна линија такође укључује изворе напајања за заваривање, хидрауличку станицу и управљачку кутију.
1. Стандард ЗХЈЛиније за заваривање 3 у 1 Х зрака
2. ОПЦИЈА 1:
Према различитим захтевима купаца, такође обезбеђујемо конфигурацију за ЗХЈЛиније за заваривање 3 у 1 Х зракакао што следи:
На основу стандардних линија за заваривање 3-у-1 Х зрака, додаје се један сет мрежног утоваривача, који се састоји од 4 ком магнетне руке за пуњење и 4 комада носача мреже. На свакој руци за пуњење мреже налазе се 2 ком магнета за држање челичне мреже.
3. ОПЦИЈА 2:
Према различитим захтевима купаца, такође обезбеђујемо конфигурацију за ЗХЈЛиније за заваривање 3 у 1 Х зракакао што следи:
На основу стандардних линија за заваривање 3-у-1 Х зрака, додаје се један сет мрежног утоваривача, који се састоји од 4 ком магнетне руке за пуњење и 4 комада носача мреже. На свакој руци за пуњење мреже налазе се 2 ком магнета за држање челичне мреже.
На основу горе наведеног, можемо додати један сет преклопника за 90 степени на излазни ваљкасти сто за превртање заварене греде у хоризонталном положају.
3. ОПЦИЈА 3:
Неки купци ће можда морати да повећају производњу, потребна им је једна линија за заваривање која се састоји од 2 сета станице за заваривање. Прва станица за заваривање за заваривање 1. прирубнице и мреже за формирање Т греде, 2. за заваривање заварених Т-греда и 2. прирубнице за формирање Х греде.
3.1 Дакле На основу стандардних линија за заваривање 3-у-1 Х зрака, додаје се један сет мрежног утоваривача, који се састоји од 4 ком магнетне руке за пуњење и 4 ком носача за мрежу. На свакој руци за пуњење мреже налазе се 2 ком магнета за држање челичне мреже.
3.2 Додати један сет преклопника снопа од 90 степени на излазни ваљкасти сто 1. станице за заваривање за превртање заварене греде у хоризонталном положају.
3.3 Додавање попречног транспортера ланчаног типа за померање Т-греде у хоризонтали до 2. станице за заваривање.

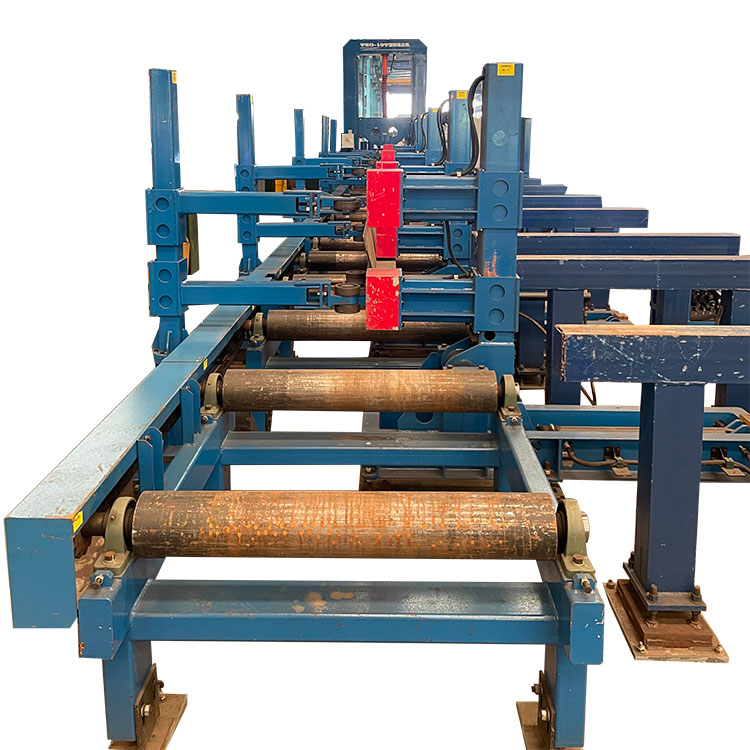

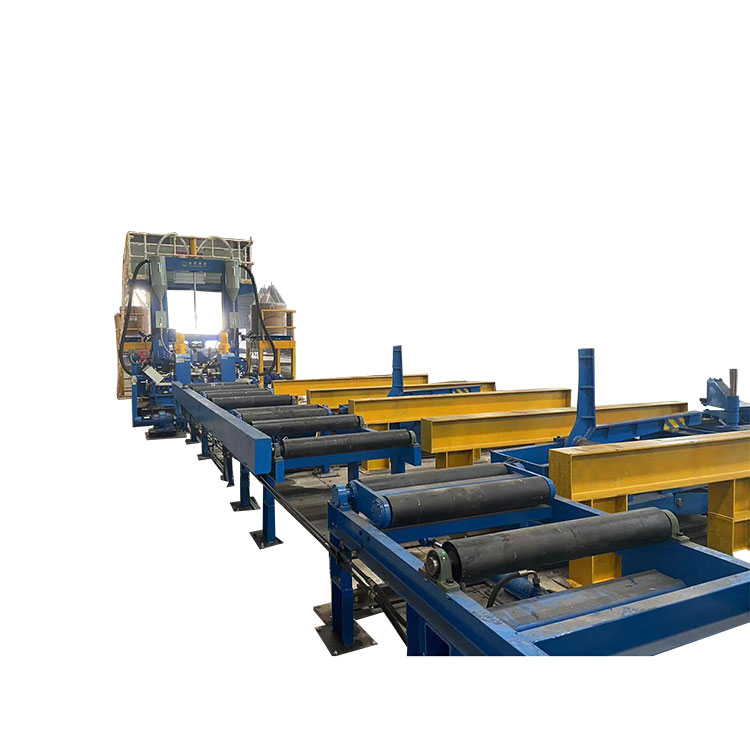

3-у-1 Интегрисане линије за заваривање Х-зрака инсталиране у фабрици корисника
