ЦНЦ линије за заваривање Х зрака

ВХ6012ЦНЦ линије за заваривање Х зрака

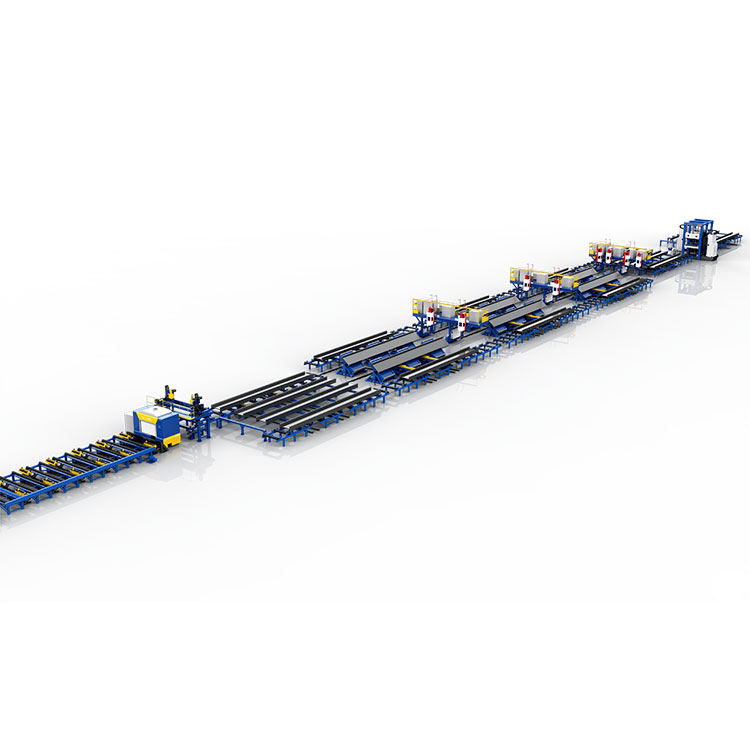

ВХ6012 СмартЦНЦ линије за заваривање Х зракасу производне линије Х зрака високих перформанси у комбинацији са различитом опремом и алатом, које производи ЈИНФЕНГ ВЕЛДЦУТ који је професионални произвођач и добављач ВХ6012 Смарт у КиниЦНЦ линије за заваривање Х зракаса приступачном ценом. ВХ6012 СмартЦНЦ линије за заваривање Х зракапружају већу сигурност и високу ефикасност за производњу Х греда или Т греда.

ЈИНФЕНГ ВЕЛДЦУТ ће обезбедити 2 године гаранције за ВХ6012 СмартЦНЦ линије за заваривање Х зрака. Главни електрични елементи производње Х зрака одабрани су од светски познатог бренда који ће корисницима омогућити да лакше пронађу делове у локалном, а да не долазе са велике удаљености из Кине. ВХ6012 СмартЦНЦ линије за заваривање Х зракасу најнапредније и високо аутоматизоване производне линије за повећање продуктивности за крајње кориснике из различитих индустрија.

Спецификације

Листе опреме

Карактеристике и примена

1. Тхе ВХ6012 СмартЦНЦ линије за заваривање Х зракасу производне линије високе аутоматизације за производњу заварених И и Х греда са мањим бројем радника и мањим дизалицама.

2. Само 3 радника могу да управљају целимЦНЦ линије за заваривање Х зрака.

3.Линија може бити у потпуности интегрисана са МЕС системом и комплетирати комуникацију у реалном времену између горњег рачунара и контролног система, завршити прикупљање података опреме, учитати све прикупљене податке у фабрички МЕС систем (или горњи централизовани контролни систем) и осигурати благовременост и ефикасност преноса информација.

4. Пројектовање и заштита морају испуњавати захтеве релевантних националних стандарда и заштите животне средине; Сигурносни и заштитни уређаји опреме морају испуњавати релевантне индустријске стандарде;.

5.Овај ВХ6012 СмартЦНЦ линије за заваривање Х зракасе широко користе у челичним конструкцијама и челичним конструкцијама, на мору, на копну, за заваривање Х-греде за израду зграда, радионица, фабрика или мостова итд.

6. Флексибилан дизајн опреме за заваривање омогућава подршку свим маркама извора енергије за заваривање.

6. Доступни су ЦЕ, ЕЦА сертификати.

7. Ова линија обезбеђује производњу од лаке греде до веома тешке греде са великом дебљином без промене алата или опреме.

8. Од монтаже до исправљања, читава обрада не захтева никакве дизалице, што у великој мери смањује ризик коришћења дизалица.

Поглед на структуру

Списак модула опреме који се користе у ВХ6012 СмартЦНЦ линије за заваривање Х зрака

1-Област састављања, укључује:

Један сет улазног ваљкастог стола опремљеног нагибом прирубнице и подизачем мреже за уклапање 2 прирубнице и 1 траку у положај Х и њихово стезање у Х облику.

Машине за монтажу једне хоризонталне Х греде - за ЦО2/МАГ тачкасто заваривање на монтажну мрежу и прирубнице у Х-облику.

Две прирубничке плоче и једна мрежаста плоча која се склапају и формирају се дизалицом подижу на улазни ваљкасти сто.

Затим, према аутоматском програму, опрема ће подићи мрежну плочу, окрећући две прирубничке плоче и стезати мрежну плочу тако да у почетку формира Х облик, а затим се заједно транспортују до главне машине. Затим, уређај инсталиран на машини за поравнавање краја мреже и прирубница, уређај за пресовање мреже, уређај за стезање Х-греда, аутоматски контролни систем и четири сета горионика за заваривање и друге компоненте координирају да раде заједно како би брзо завршили монтажу Х-греде тачкастим заваривањем.

Уређај за подизање мреже и окретање прирубница

Тачкасто заваривање на 4 шава истовремено

Само једна особа је потребна да унесе или позове спецификације и параметре Х-греде на систему за аутоматску контролу и притисне дугме за покретање да би се машина покренула, након што је учитавање прирубничке и мрежне плоче завршено. Због тога се мање користи дизалица и има високе безбедносне перформансе;

Под машинама ради у нормалним условима, након што се материјали подигну на улазни ваљкасти сто, нема потребе за ручном интервенцијом усред монтаже (као што је ручно позиционирање, помоћно нивелисање покретне дизалице, корекција детонације, подизање, превртање, преклапање, итд.), тако да је степен аутоматизације веома висок;

Пошто сваки кључ позиционирања Х-зрака контролише серво мотор и детектује сензор, избегава се одступање тачности изазвано људском срамотом.

Истовремено, сва места заваривања четири шава за заваривање аутоматски контролише машина, а уједначеност величине и размака места заваривања је боља од оне код ручног тачкастог заваривања.

Машина за састављање хоризонталних Х греда

2-Област заваривања

укључује:

ВХМ36 Х-Беам аутоматска машина за заваривање тестере која је опремљена са 4 главе за заваривање под водом (подржава технологију заваривања са једним луком или тандем заваривање).

Опрема се састоји од два дела: главне машине за заваривање портала и вишепозиционог позиционера за заваривање. У складу са карактеристикама заваривања Х-зрака и процесним карактеристикама тандемског заваривања под водом, дизајнирамо два начина заваривања за ову опрему, која је најпосебнији дизајн: „двокраки у равном угаоном заваривању“ или „једнокраки у угаоном заваривању на доле“. Сврха овог дизајна је да машина може аутоматски да изабере оптимални режим заваривања за остваривање брзог заваривања на Х греди, у складу са различитом дебљином мреже Х греде. А сто за заваривање са више положаја ради са потребом технологије/режима заваривања да се Х-зрака окрене под различитим потребним углом, чиме се постиже најбоља пенетрација и перформансе шава за заваривање. Поред вишеположајног стола за заваривање, између стола за заваривање и стола за заваривање ради преклопник за 180 степени, овај флипер ће помоћи да се реализује аутоматско убацивање Х-греде, и излаз и аутоматско окретање за заваривање на различитим бројем шавова за заваривање.

Заваривање у хоризонталном положају= равно угаоно заваривање

ИЛИ:

ВХМ36 Х-Беам аутоматска машина за заваривање тестере која је опремљена са 2 главе за заваривање под водом (подржава технологију заваривања са једним луком или тандем заваривање).

ВХМ36 Х-Беам аутоматска машина за заваривање тестере

Заваривање у нагнутом положају = угаоно заваривање на доле

За рад са сваком САВ машином за заваривање, постоје 2 сета ЦНЦ позиционера за заваривање за сваку машину за окретање Х зрака хоризонтално или 55 степени како би се обезбедио добар квалитет заваривања.

ЦНЦ позиционер за заваривање

У зони заваривања постоје пераја за греду за превртање греде за 90 степени или 180 степени за различите намене заваривања.

Греда пераја за превртање Х зрака

Радни дијаграм тока пераја снопа:

3-Област за равнање, укључује:

Један сет перача за греду за преокретање Х греде из положаја аХа у положај аИа за исправљање на прирубници греде следећом машином за исправљање.

Машине за исправљање прирубница са једном Х гредом - за исправљање прирубница Х греде. Једна Х греда има 2 прирубнице. Обе прирубнице треба исправљати. Али машина се једном може исправити на једној прирубници. Дакле, након што завршите исправљање 1 прирубнице, онда ће перач греде преврнути греду за 180 степени да би направио прирубницу коју треба исправити на доњој страни.

ЦНЦ машина за хоризонтално исправљање

Како произвести заварену Х греду / И греду од челичне плоче?

Следи дијаграм тока производње за производњу од плоча до Х греде и завршне инспекције.

Дијаграм тока производње

Линије за заваривање Х-зрака инсталиране у фабрици корисника
